[米家]Solder UART (使用焊接方式,以有線UART與小米網關溝通)
注意
- UART轉接器需要在3.3V的工作環境上運作,網關只能承受最高5V的電壓
- 在UART轉接器中,不要接入VCC pin腳,請使用micro-USB接上外接電源給網關供電
- 不要接觸其他的測試接點(比如TP16, TP17等等),這些接點並不需要
步驟

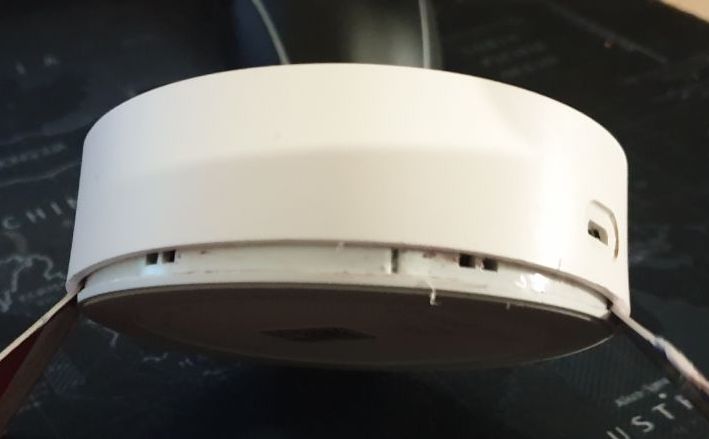

1. 打開網關(可以利用美工刀把底板撬開)
參考影片
https://youtu.be/4Ooh6WABJXU2. 焊接UART所需之腳位,以供USB UART轉接器使用
網關接腳 | 代表意義 | 需要接到的USB UART轉接器腳位 | 線材顏色 |
TP8 | GND | GND | 黑色 |
TP11 | TX | RX | 白色 |
TP4 | RX | TX | 灰色 |
TP10 | VCC | 不需要接 | 紫色 |
焊接成品圖:
實際連接圖:
備註:
- VCC不需要與USB UART轉接器的VCC有所連接
- USB UART轉接器記得調到電壓3.3V的模式,否則可能會把網關燒了
- TX接RX,RX接TX,表格沒有打錯,需要交錯連接
3. 連接裝置與電腦
使電腦與USB UART連接,並讓網關與USB UART連接(連接三個接腳GND,TX,RX),
目前還不要連接網關的電源(micro-USB接口)
確認"裝置管理員"有連接到USB UART轉接器
開啟PuTTY程式,輸入對應連接埠及傳輸速率(38400),開啟UART連接視窗
在此介面下,如下圖,按住「u」鍵不放,並連接網關的電源(micro-USB接口)
確認"裝置管理員"有連接到USB UART轉接器
開啟PuTTY程式,輸入對應連接埠及傳輸速率(38400),開啟UART連接視窗
在此介面下,如下圖,按住「u」鍵不放,並連接網關的電源(micro-USB接口)
若成功進入UART模式,會出現下面畫面
(若出現一大堆文字,則代表沒有進入UART模式)
成功進入到UART模式後,我們就可以進行"取得密碼"的下一步驟
參考資料
Home · AlexxIT/XiaomiGateway3 Wiki (github.com)
